100kva-10 000Kva SFC untuk penggunaan Kapal
Struktur modul penukar frekuensi statik pantai XINYUHUA:
Modul penukar frekuensi statik pantai XINYUHUA mengandungi IGBT, SMPS, radiator, elektrolisis, kapasitansi, papan pemacu, plat tembaga dan lain-lain. Modul ini menggunakan teknologi penukar IGBT, dengan kelebihan kebolehpercayaan tinggi, kapasiti kecil, penjimatan bahan pembuatan besar, berat ringan, pergerakan dengan mudah. Dalam reka bentuk struktur, ia mendapat daya suis dan modul M57962AL bersama-sama, yang dapat menjimatkan lebih banyak ruang dan mengambil kemampuan yang lebih kuat. Ia akan mengurangkan kos 50% daripada produk serupa yang dihasilkan oleh negara lain. Ia meningkatkan kebolehpercayaan sistem, dan struktur yang lebih sekata, lebih padat, elegan dan cantik.
A. Kebolehpercayaan yang tinggi:
Komponen utama menggunakan modul penukar IGBT Jerman asli dan perlindungan pemacu menggunakan Infineon asli. Pemacu sempurna memastikan semua operasi sistem dapat dipercayai.
B. Respons dinamik cepat (teknologi paten):
Litar maklum balas gelung tertutup berganda, arus gelung dalaman memastikan bentuk gelombang beban tidak linear tidak berputar; penurunan voltan gelung luar kurang dari 1% apabila tekanan beban tiba-tiba. Kelajuan tindak balas kurang dari 2ms.
C. Antara muka manusia-komputer yang baik, ketepatan pengukuran tinggi:
Faktor voltan, arus, frekuensi, kuasa dan kuasa empat paparan pengukuran tetingkap. Kami menggunakan pengeluar meter terkenal dan ketepatan gred 0.5.
D. Kapasiti beban yang kuat:
Aplikasi peranti kuasa adalah wajar. Ia dapat menahan 2 kali hentaman arus undian, dan tidak akan menyebabkan penurunan voltan.
E. Kestabilan yang sangat baik:
Kestabilan frekuensi ≤ 0,01%, frekuensi keluaran dibuat oleh kejutan pengayun kuarza yang dihasilkan, jadi frekuensi tepat yang sangat stabil.
F. Kawalan digital sepenuhnya:
Menggunakan mikrokomputer cip tunggal AVR sebagai unit kawalan pusat. Keupayaan pengkomputeran yang kuat dari kebanyakan kawalan perkakasan tradisional digantikan oleh perisian, paparan status sepintas lalu.
G. Ketumpatan kuasa tertinggi industri menjimatkan ruang pemasangan sejauh mungkin.
Satu dimensi penukar frekuensi statik pantai 800KVA hanya 3260 * 1200 * 2000mm. Pelbagai modul disambungkan dalam sistem berkapasiti tinggi selari, ia bukan sahaja cantik tetapi juga menjadikan kepadatan kuasa maksimum bagi pengguna.
2. Penukar frekuensi pantai menggunakan teknologi kawalan DSP dengan pintar dan automasi:
Dengan skrin sentuh LCD 7 inci, dapat memantau dan memaparkan keadaan operasi penukar frekuensi pantai, parameter, elektrik penjana, jenis ralat.
B. Menggunakan protokol komunikasi Modbus, yang sesuai dengan perisian pemantauan PC, dapat mewujudkan pemantauan jarak jauh dengan komputer.
(dapat melakukan pemantauan jarak jauh secara real-time pada permulaan dan berhenti penukar, menampilkan keadaan operasi penukar frekuensi, parameter, elektrik penjana, jenis ralat oleh komputer)
Modbus mempunyai ciri-ciri berikut:
(1) standard, terbuka, gratis, pengguna dapat menggunakan protokol Modbus dengan selamat, tidak perlu membayar pemegang lesen, tidak akan melanggar hak kekayaan intelektual.
(2) Modbus dapat mendukung berbagai antarmuka elektrik, seperti RS-232, RS-485 dll, juga dapat dikirimkan dalam berbagai media, seperti pasangan berpintal, serat, tanpa wayar.
(3) Format bingkai Modbus sederhana, padat, mudah difahami. Pengguna mudah dikendalikan.
C. Dengan teknologi kawalan DSP yang mempunyai kelebihan kelajuan pengiraan pantas dan ketepatan tinggi; Cip DSP memperkuat pengurusan kuasa, mengurangkan penggunaan tenaga.
D. Dengan cip DSP yang mengintegrasikan litar periferi dalam cip dalaman, dapat mencapai kawalan yang tepat, litar dapat mewujudkan litar digital penuh, kemampuan anti-gangguan yang kuat, penyahpepijatan dan penyelenggaraan yang sederhana, kadar kegagalan yang rendah. Hanya perlu meningkatkan algoritma kawalan perisian dengan cepat dapat meningkatkan prestasi produk;
E. Mikroprosesor pada PCB adalah peranti serbaguna yang dapat diprogramkan yang menerima data digital sebagai input, memprosesnya mengikut arahan yang tersimpan dalam ingatannya, dan memberikan hasil sebagai output. Ini adalah contoh logik digital berurutan , kerana mempunyai memori dalaman. Mikropemproses menjadikan penukar lebih pintar dan automatik
Latar Belakang Pembangunan

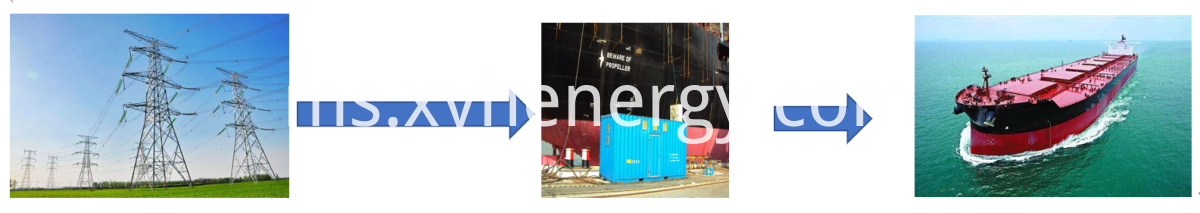

Kerana semua dunia tidak berada pada frekuensi yang sama, teknologi penukar frekuensi pantai kami telah dikembangkan untuk merapatkan jurang dalam persekitaran industri masa kini di mana peralatan mempunyai voltan dan frekuensi yang berbeza. Ia menyediakan penyelesaian ekonomi untuk menukar kuasa dari frekuensi 60Hz dan 50Hz. kapal kebanyakan menggunakan elektrik 440 / 690Vac .60Hz, tetapi grid pemerintah 400Vac / 50Hz, Ia tidak dapat digunakan secara langsung. Pada masa lalu, bukan hanya dengan penggunaan bahan bakar, kebisingan, tetapi juga dengan output elektrik berkualiti rendah untuk menggunakan penukar frekuensi putar. Penukar frekuensi statik 60Hz pantai dengan teknologi penukar SPWM yang maju. Berbanding dengan Diesel Generator, ia bukan sahaja menjimatkan kos 30%, tetapi juga melindungi persekitaran dan output elektrik berkualiti murni.
2. Gambaran Keseluruhan Produk
XINYUHUA siri penukar frekuensi statik pantai, dengan teknologi penukar IGBT dan pemprosesan digital, mengubah voltan 400V / 50Hz tiga fasa menjadi 440V ~ 480V / 60Hz. Ia digunakan secara meluas di kapal, bangunan kapal, garaj, platform dan dermaga yang harus menukar elektrik industri 50hz menjadi 60hz elektrik berkualiti tinggi.
Penukar frekuensi statik siri XINYUHUA menggunakan teknologi penukar prestasi tinggi Kanada. Papan litar PCB menggunakan proses pengawetan lapisan dan pengubah output menggunakan keseluruhan cat penebat impregnasi dan penyemburan pemprosesan cat pelindung suhu tinggi, yang mempunyai tahap penebat dan kemampuan pelindung yang tinggi. Bukti kelembapan dan bukti habuk adalah IP54. Badan kabinet menggunakan rawatan semburan, sehingga tahap perlindungan mencapai IP22. Sekiranya memasang penyaman udara boleh menggunakan casis tertutup sepenuhnya, tahap perlindungannya adalah IP54, yang sepenuhnya mematuhi piawaian pensijilan produk marin CCS Society Classification.
Ciri dan fleksibiliti utama
Availability Ketersediaan sistem yang tinggi melalui kelebihan modul kuasa canggih
Ø Kapasiti untuk memberikan kekebalan output terhadap gangguan input (untuk penurunan voltan dan peralihan frekuensi)
Ø Penyearah faktor daya perpaduan dengan THD <3% memberikan harmonik yang lebih rendah
Ø Sejajar dengan kekangan ruang yang tidak fleksibel
Operating Kos operasi dan penyelenggaraan minimum
Ø Melindungi beban sensitif dan mahal
Ø Bersihkan voltan keluaran gelombang sinus
Factor Faktor daya unity, gelombang sinus, reka bentuk penerus aktif
Design Reka bentuk modular memberikan kebolehpercayaan yang tinggi dan masa pembaikan yang singkat
Connection Sambungan AC terpencil sepenuhnya menggunakan pengubah output
Range Julat voltan yang tersedia, 50Hz dan 60Hz
Server Pelayan web dalaman dan Mod-bus TCP membolehkan pemantauan jarak jauh
Compensation Pampasan penurunan voltan kabel output
Option Pilihan pertukaran penjana yang lancar (penyegerakan)
Ø Emulasi penjana dan perkongsian beban
Aplikasi khas
Industrial Aplikasi industri 50 hingga 60Hz atau 60 hingga 50Hz
Ø Penukar Dockside membolehkan generator dimatikan semasa berada di pelabuhan untuk menjimatkan bahan bakar dan menghilangkan pencemaran
Ø Penggantian set penjana motor
Supply Sebagai bekalan kuasa bersih untuk mengasingkan grid yang tidak stabil dari beban kritikal
Parameter teknikal:
model
|
331000
|
331500
|
332000
|
333000
|
334000
|
335000
|
336000
|
338000
|
331600
|
Capacity(KVA)
|
100
|
150
|
200
|
300
|
400
|
500
|
600
|
800
|
1600
|
Input
|
Voltage
|
400V±15%
3phase 4wires or 3phase 5wires
|
Frequency
|
45-65Hz
|
Power
Factor
|
≥0.90
|
Output
|
Voltage
|
3phase 3 wires ,voltage(300-500V/690)can be
chosen
|
Frequency
|
50Hz/60Hz
can be chosen
|
Frequency Stability
|
≤0.01%(0-100% when load are
changing,output frequency are not changing )
|
Load Stability
|
≤3%(100% pure resistance load)
|
Overload
Ability
|
110%
1hour ,150% 10minutes, 200% 10s
|
Wave Distortion
|
Pure sine wave,THD≤3%
|
Efficiency
|
≥90%(100%
loads)
|
Display
|
Input/output voltage/ frequency,3phase
phase voltage/current,active power .working time.history error etc.
|
Control
mode
|
IGBT/SPWM
Pulse width adjustment mode
|
Protection Class
|
IP54
|
Insulation
Reactance
|
>2MΩ
|
Pressure endurance Insulation
|
1800Vac/5Ma/1minute
|
Noise Level
|
50dBA @1meter
|
Cooling
Model
|
Converter:heat
pipe cooling transformer:Compulsive fan cooling
|
Protection
Function
|
The
output power supply have perfect protection function of over voltage, over
current, short circuit, converter overheat . Consider the different control
of the ship's electricity load, when the output load capacity reach the set
value,will alarm, so as to control the electricity load
|
Environment
|
-10℃~+50℃ and
0~90%
|
Indoor Dimension (W×L×H)mm
|
600*
1320*
1490
|
1450*850*1880
|
1910*
1160*
1880
|
3100*830*2260
|
4100*830*2260
|
Outdoor Dimension (W×L×H)mm
|
3300*2400*2600
|
4500*2400*2600
|
6000*2400*2600
|
model
|
3310000
|
333000
|
3350000
|
33100000
|
Capacity(KVA)
|
1000
|
3000
|
5000
|
10000
|
Input
|
Voltage
|
400V±15%
3phase 4wires or 3phase 5wires
|
Frequency
|
45-65Hz
|
Power
Factor
|
≥0.90
|
Output
|
Voltage
|
3phase 3 wires ,voltage(300-500V/690)can be
chosen
|
Frequency
|
50Hz/60Hz
can be chosen
|
Frequency Stability
|
≤0.01%(0-100% when load are changing,output
frequency are not changing )
|
Load Stability
|
≤3%(100% pure resistance load)
|
Overload
Ability
|
110%
1hour ,150% 10minutes, 200% 10s
|
Wave Distortion
|
Pure sine wave,THD≤3%
|
Efficiency
|
≥90%(100%
loads)
|
Display
|
Input/output voltage/ frequency,3phase
phase voltage/current,active power .working time.history error etc.
|
Control
mode
|
IGBT/SPWM
Pulse width adjustment mode
|
Protection Class
|
IP54
|
Insulation
Reactance
|
>2MΩ
|
Pressure endurance Insulation
|
1800Vac/5Ma/1minute
|
Noise Level
|
50dBA @1meter
|
Cooling
Model
|
Converter:heat
pipe cooling transformer:Compulsive fan cooling
|
Protection
Function
|
The
output power supply have perfect protection function of over voltage, over
current, short circuit, converter overheat . Consider the different control
of the ship's electricity load, when the output load capacity reach the set
value,will alarm, so as to control the electricity load
|
Environment
|
-10℃~+50℃ and
0~90%
|
